ENTRADA

•     Tensão de entrada nominal: 120V ou 220V; (tensão 120V nas potências de 1kVA, 2kVA ,3kVA)
•     Configuração: Monofásico ou Bifásico
•     Faixa de operação da tensão de entrada: -25% +20%
•     Frequência: 60Hz ±5%
•     Conexão de entrada:
•     Nas potências de 1kVA, 2kVA ,3kVA através de cabo de alimentação NBR 14136 ou conectores;
•     Nas potências de 6kVA ,10kVA através de conectores;

PROTEÇÕES

•     Contra subtensão e sobretensão da rede elétrica
•     Contra sobreaquecimento
•     Contra sobrecarga
•     Contra descarga total das baterias:
•     Contra distorção harmônica da rede elétrica
•     Contra Curto-Circuito
•     Filtro de rúido EMI/RFI

Baterias

•     Tensão do banco de baterias:
•     36Vdc - 1kVA
•     72Vdc ou 96Vdc - 2kVA ,3kVA
•     192Vdc - 6kVA ,10kVA
•     Tempo de recarga das baterias de 8 a 10 horas

Especificações Mecânicas

•     Gabinete em estrutura metálica de alta resistência com tratamento térmico
      anticorrosivo (projetados para montagem em torre)
•     Pintura em epóxi de alta resistência
•     Composto por painéis removíveis superior e laterais (para manutenção)
•     Composto de rodízios de movimentação
•     Ventilação forçada
•     Grau de IP-20 adequado para instalações abrigadas
•     Placas com sistema (Plug-in)
•     Conectores SAK na parte posterior interna, com acesso a ligações inferior
      e traseiro.

Configurações

•     F+N+T
•     F+F+T
•     F+F+N+T

Opcionais

•     Transformador Isolador
•     Software de comunicação SNMP
•     Carregador de maior corrente
•     Contato Seco

SAIDA

•     Tensão de saída: 120V ou 220V
•     Configuração: Monofásico ou Bifásico
•     Regulação estática: ±1%
•     Frequência: 60Hz ±0,1%
•     Forma de onda: senoidal pura
•     Tempo de transferência zero
•     Fator de potência: 0,8 ou 0.9
•     Distorção harmônica (THD): <2% (carga linear), <5% (carga não linear)
•     Fator de Crista: 3:1
•     Sobrecarga nobreak de 1kVA, 2kVA e 3kVA:
•     105-125%, após 60s transfere para By-Pass
•     150%, após 30s transfere para By-Pass
•     Sobrecarga nobreak de 6kVA e 10kVA:
•     110%, após 10min transfere para By-Pass
•     130%, após 60s transfere para By-Pass;
•     150%, após 30s transfere para By-Pass;
•     Conexão de saída:
•     Nas potências de 1kVA, 2kVA ,3kVA através de tomada NBR 14136 ou conectores;
•     Nas potências de 6kVA ,10kVA através de conectores;

CARACTERÍSTICAS OPERACIONAIS

•     By-pass automático: continua alimentando os equipamentos ligados ao
      no-break diretamente da rede elétrica quando ocorre uma sobrecarga,
      falha no inversor ou sobreaquecimento.
•     By-pass manual: permite que o usuário possa acionar essa função
      manualmente através do painel de comandos.

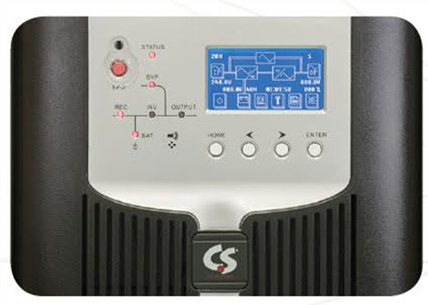

•     Display back light com diagramda unifiliar sinóptico: mostra informações
      sobre status de gerenciamento de energia do sistema:
•     Tensão de entrada e saída, frequência, corrente, tensão e percentual das
      baterias, potência em kVA, kW e percentual, temperatura,modo de
      operação.
•     Seleção das informações no display por meio de teclas de comando:
      permite selecionar as informações, ligar e desligar, acionar by-pass
      manual e habilitar/desabilitar o alarme sonoro e teste de bateria.
•     Alarmes audiovisuais (sonoro, LCD e LED’s): informam problemas
     no circuito do no-break, falhas  e final do tempo de autonomia.
•     Desligamento automático ao termino da autonomia, com retorno
      automático na presença da rede elétrica.
•     Opera com baterias internas. Permite expansão do tempo de autonomia
      com módulo externo de baterias.
•     Contato Seco EPO: Acionamento Remoto

CARACTERÍSTICAS FÍSICAS

•     Temperatura:
•     Ambiente de operação: 0º a 40ºC
•     Ambiente de armazenamento: -3 a 65ºC
•     Recomendada: 20º a 30ºC
•     Umidade:
•     0 a 90% sem condensação
•     Recomendada: 45 a 55%
•     Nível de ruído:
•     40dB a 65dB 1 metro de distância

Obs:

As especificações estão sujeitas a aterações sem aviso prévio
