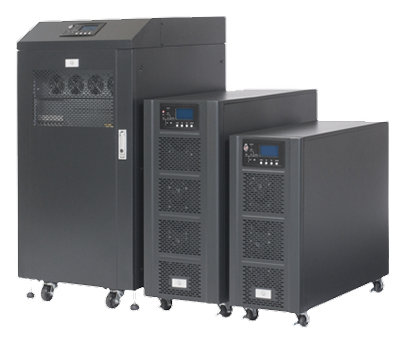

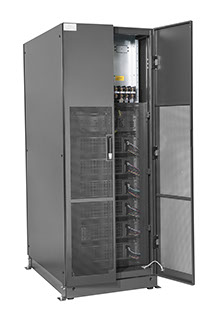

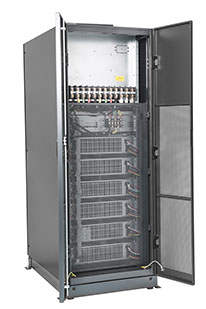

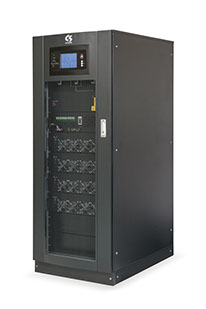

NO-BREAK MÉDIO E GRANDE PORTE

EXQ 33

Trifásico / Trifásico



Potências:

380/220V: 15kVA | 20kVA | 30kVA | 40kVA | 60kVA | 80kVA | 100kVA |120kVA



220/127V: 12kVA | 18kVA | 24kVA | 36kVA | 48kVA | 60kVA | 72kVA

A linha de no-breaks trifásicos EXQ33  on-line dupla conversão oferecendo a carga melhor qualidade de energia, sendo a forma de onda do inversor senoidal pura sem distorções. Desenvolvido com tecnologia avançada opera em alta frequência, trazendo benefícios como melhor rendimento, ampla faixa para variação de tensão de entrada, baixa distorção corrente de entrada e equipamentos compactos.



Também possibilita a configuração das tensões de entrada e saída de acordo com a sua necessidade tendo alta confiabilidade em proteção de energia sendo a solução ideal para proteger suas operações críticas.



O modelo EXQ33i, oferece solução de montagem do banco de bateria interna, com capacidade de até 12Ah.

CARACTERÍSTICAS

  •     Nobreak controlado por DSP (Processador Digital de Sinais)
  •     Tecnologia: Nobreak Senoidal on-line dupla conversão.
  •     PFC: Correção de fator de potência ativo de entrada > 0.99
  •     Sinalização visual: Display LCD com diagrama unifilar sinóptico e LED’s
  •     Paralelismo Redundante: Possibilidade de paralelismo redundante e capacidade de até 6
        equipamentos até 40kVA e 3 equipamentos de 60kVA até 500kVA.
  •     Sistema inteligente de gerenciamento das baterias que melhora o desempenho e aumenta
        a vida útil
  •     DC Start: Permite ser ligado na ausência de rede elétrica.
  •     By-Pass Eletrônico através de chave estática e Manual
  •     Forma de onda: senoidal pura
  •     Tempo de Transferência: zero.
  •     Eficiência modo normal: 95%
  •     Eficiência mode  ECO: 98%
  •     Comunicação Inteligente: RS-232 (SNMP opcional).
  •     Compatível com geradores

CARACTERÍSTICAS

APLICAÇÕES

MODELOS

ENTRADA

  •     Tensão de entrada nominal: 208/120V ou 220/127V ou 380/220V 400/230V
  •     Configuração: Trifásico
  •     Faixa de operação da tensão de entrada: ±25%
  •     Distorção Harmônica: THDi < 3% (100% da carga)
  •     Fator de Potência: > 0,99
  •     Frequência:60Hz
  •     Variação de Frequência: 40 ~70 Hz ±5%
  •     Conexão de entrada: conectores

PROTEÇÕES

  •     Contra subtensão e sobtensão da rede elétrica
  •     Contra sobreaquecimento
  •     Contra sobrecarga
  •     Contra descarga total das baterias:
  •     Contra distorção harmônica da rede elétrica
  •     Função EPO (Desligamento de Emergência)
  •     Contra Curto-Circuito
  •     Filtro de rúido EMI/RFI

Baterias

  •     Tensão do banco de baterias:

               ± 120Vdc [220/127V]

               ± 240Vdc [380/220V]

  •     Tempo de recarga das baterias de 8 a 10 horas
  •     Gerenciamento inteligente das baterias
  •     Substituição das baterias sem desligamento do sistema

Especificações Mecânicas

  •     Gabinete em estrutura metálica de alta resistência com tratamento térmico
        anticorrosivo (projetados para montagem em torre)
  •     Pintura em epóxi de alta resistência
  •     Composto por painéis removíveis superior e laterais (para manutenção)
  •     Composto de rodízios de movimentação
  •     Ventilação forçada
  •     Grau de IP-20 adequado para instalações abrigadas
  •     Placas com sistema (Plug-in)
  •     Conectores SAK na parte posterior interna, com acesso a ligações inferior
        e frontal.

Configurações

  •     Trifásica Delta 3F + T
  •     Trifásica Estrela 3F + N+T

Opcionais

  •     Transformador Isolador
  •     Software de comunicação SNMP
  •     Contato Seco
  •     Paralelismo Redundante

SAIDA

  •     Tensão de saída: 208/120V ou 220/127V ou 380/220V 400/230V
  •     Regulação estática:±1%
  •     Frequência: 60Hz ±3Hz (± 0,02%)
  •     Forma de onda: senoidal pura
  •     Tempo de transferência zero
  •     Fator de potência: 0,8 ou 0,9
  •     Distorção harmônica (THD):
        < 1% (carga não linear)
        < 5% (carga não linear)
  •     Fator de Crista: 3:1
  •     Capaciade de Sobrecarga:

               > 102% operação modo normal

               > 110% transfere para by-pass em 1 hora

               > 125%transfere para by-pass em 10min

               > 150%transfere para by-pass em 1min

               >150%transfere para by-pass em 200ms

  •     Conexão de saída:conectores

CARACTERÍSTICAS OPERACIONAIS

  •     By-pass automático: continua alimentando os equipamentos ligados ao
        no-break diretamente da rede elétrica quando ocorre uma sobrecarga,
        falha no inversor ou sobreaquecimento.
  •     By-pass manual: permite que o usuário possa acionar essa função
        manualmente através do painel de comandos .

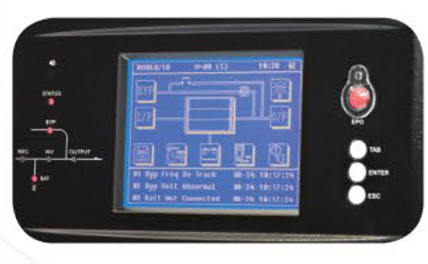

  •     Display back light: mostra informações sobre status de gerenciamento
        de energia do sistema, através um diagrama de fluxo de energia.
  •     Tensão de entrada e saída, frequência, tensão e percentual das baterias,
        potência, modo de operação, histórico de eventos e etc.
  •     Seleção das informações no display por meio de teclas de comando:
        permite selecionar as informações, ligar e desligar, acionar by-pass
        manual e habilitar/desabilitar o alarme sonoro.
  •     Alarmes audiovisuais (sonoro, LCD e LED’s): informam problemas
        no circuito do no-break, falhas  e final do tempo de autonomia.
  •     Modelo EXQ33i opera com baterias internas. Permite expansão do tempo
        de autonomia com módulo externo de baterias.

CARACTERÍSTICAS FÍSICAS

  •     Temperatura:

        > Ambiente de operação: 0º a 40ºC

        > Ambiente de armazenamento:-3 a 65ºC

        > Recomendada: 20º a 30ºC

  •     Umidade:

        > 0 a 90% sem condensação

        > Recomendada: 45 a 55%

  •     Nível de ruído:

        > 55dB a 60dB 1 metro de distância

Obs:

As especificações estão sujeitas a aterações sem aviso prévio



  •     Automação de processos
  •     Indústrias
  •     Laboratórios
  •     Varejo
  •     Hospitais
  •     Ambientes de TI
  •     Supermercados
  •     Lojas de departamentos
  •     Agências Bancárias









MODELO POTÊNCIA DIMENSÕES (LxAxP) PESO (kg)
EXQ33 18kVA 250mm x 770mm x 680mm 51
EXQ33i 18kVA 350mm x 1335mm x 738mm 90
EXQ33 20kVA 250mm x 770mm x 680mm 50
EXQ33i 20kVA 350mm x 1335mm x 738mm 89
EXQ33 24kVA 500mm x 1400mm x 840mm 141
EXQ33 30kVA 250mm x 770mm x 680mm 52
EXQ33i 30kVA 350mm x 1335mm x 738mm 89
EXQ33 36kVA 600mm x 950mm x 980mm 170
EXQ33 40kVA 250mm x 770mm x 836mm 61
EXQ33i 40kVA 500mm x 1400mm x 840mm 140
EXQ33 48kVA 600mm x 1150mm x 980mm 210
EXQ33 60 kVA 600mm x 950mm x 980mm 170
EXQ33 80kVA 600mm x 1150mm x 980mm 210
EXQ33 90kVA 600mm x 1400mm x 980mm 231
EXQ 33 100 kVA 600mm x 1150mm x 980mm 210
EXQ 33 120kVA 600mm x 1400mm x 980mm 266
EXQ33 150kVA 650mm x 1600mm x 960mm 305
EXQ33 200kVA 650mm x 1600mm x 960mm 350
EXQ33 250kVA 650mm x 2000mm x 960mm 445
EXQ33 300kVA 650mm x 2000mm x 960mm 490
EXQ33 400kVA 1300mm x 2000mm x 1110mm 810
EXQ33 500kVA 1300mm x 2000mm x 1110mm 900
