ENTRADA

•     Tensão de entrada nominal: 208/120V ou 220/127V ou 380/220V
•     Faixa de operação da tensão de entrada: -20% +25%
•     Distorção Harmônica: THDi < 3% (100% da carga)
•     Fator de Potência: > 0,99
•     Frequência:60Hz
•     Variação de Frequência: 40 ~70 Hz ±5%
•     Conexão de entrada: conectores;

PROTEÇÕES

•     Contra subtensão e sobtensão da rede elétrica
•     Contra sobreaquecimento
•     Contra sobrecarga
•     Contra descarga total das baterias:
•     Contra distorção harmônica da rede elétrica
•     Função EPO (Desligamento de Emergência)
•     Contra Curto-Circuito
•     Filtro de rúido EMI/RFI

Baterias

•    Tensão do banco de baterias:

               ± 120Vdc [220/127V]

               ± 240Vdc [380/220V]

•     Gerenciamento inteligente das baterias
•     Substituição das baterias sem desligamento do sistema
•     Tempo de recarga das baterias de 8 a 10 horas

Especificações Mecânicas

•     Gabinete em estrutura metálica de alta resistência com tratamento
       térmico  anticorrosivo (projetados para montagem em rack dos módulos
      de potencia)
•     Pintura em epóxi texturizado de alta resistência
•     Ventilação forçada com controle de velocidade
•     Grau de IP-20 adequado para instalações abrigadas
•     Placas com sistema (Plug-in)
•     Conectores na parte posterior interna, com acesso a ligações inferior

Configurações

•     F+F+F+N+T (ESTRELA)
•     F+F+F+T (DELTA)

Opcionais

•     Transformador Isolador
•     Software de comunicação SNMP
•     Contato Seco
•     Paralelismo Redundante

SAIDA

•     Tensão de saída: 208/120V ou 220/127V ou 380/220V
•     Regulação estática:±1%
•     Frequência: 60Hz ±3Hz
•     Forma de onda: senoidal pura
•     Tempo de transferência zero
•     Fator de potência: 0,8 ou 0,9
•     Distorção harmônica (THD): < 1% (carga não linear), < 5%
      (carga não linear)
•     Fator de Crista: 3:1
•     Sobrecarga:
       > 105% operação modo normal
       > 110% transfere para by-pass em 1 hora
       > 125% transfere para by-pass em 10min
       > 150% transfere para by-pass em 1min
       >150% transfere para by-pass em 200ms
•     Conexão de saída: conectores;

CARACTERÍSTICAS OPERACIONAIS

•     By-pass automático: sistema de by-pass com chave estática permitindo
      transferência sem interrupção, desta forma continua alimentando os
      equipamentos ligados ao no-break diretamente da rede elétrica quando
      ocorre uma sobrecarga, falha no inversor ou sobreaquecimento.
•     By-pass manual: permite que o usuário possa acionar essa função
      manualmente através do painel de comandos .

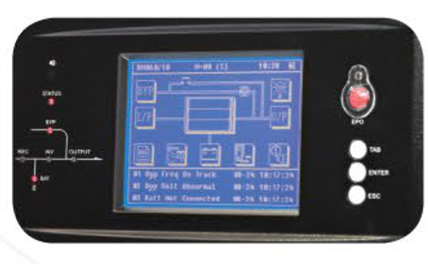

•     Display back light: mostra informações sobre status de gerenciamento de
      energia do sistema:Tensão de entrada e saída, frequência, tensão e
      percentual das baterias, potência, modo de operação, histórico de
      eventos e etc.
•     Seleção das informações no display por meio de teclas de comando ou
      na própria tela: permite selecionar as informações, ligar e desligar, acionar
      by-pass manual e habilitar/desabilitar o alarme sonoro.
•     Geremciamento das baterias que melhora o desempenho e aumenta a
      vida útil das baterias.
•     Alarmes audiovisuais (sonoro, LCD e LED’s): informam todos os eventos
     critícos do sistema do no-break, como falhas, final do tempo de autonomia,
     etc.
•     Permite expansão do tempo de autonomia com módulo externo de
      baterias.

CARACTERÍSTICAS FÍSICAS

•    Temperatura:
      Ambiente de operação: 0º a 40ºC
      Ambiente de armazenamento: -3 a 65ºC
      Recomendada: 20º a 30ºC
•     Umidade:
      0 a 90% sem condensação
      Recomendada: 45 a 55%

•     Nível de ruído:
      55dB a 60dB 1 metro de distância

Obs:

As especificações estão sujeitas a aterações sem aviso prévio
