ESTABILIZADORES

BYT 11

Monofásico / Monofásico
BYT 31

Trifásico / Monofásico

BYT33

Trifásico / Trifásico

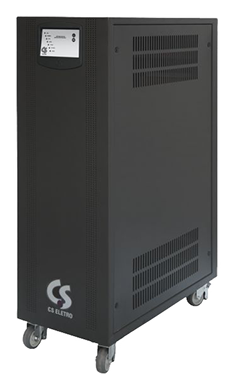

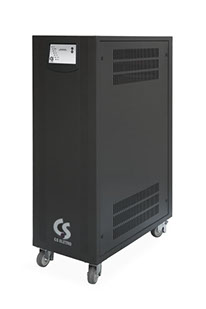

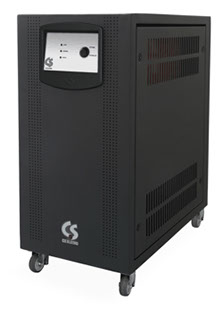

A linha de estabilizador BYP é constituída com topologia RISC, com regulação de tensão por TAPES, assim condicionando maior confiabilidade e proteção para os equipamentos.

Disponíveis nas configurações monofásica e trifásica



CARACTERÍSTICAS

  •     Sistema microprocessado
  •     Disparo em zero controlado pela CPU
  •     Regulação por TAP Switch (Tiristores totalmente estático)
  •     Correção de busca direta de tapes
  •     Sinalização visual: LED’s
  •     Estabilização independente por fase (trifásicos)
  •     Modelos com isolação e sem isolação
  •     Potências na configuração monofásica: 5kVA a 20kVA
  •     Potências na configuração trifásica: 5kVA a 60kVA

CARACTERÍSTICAS

APLICAÇÕES

MODELOS

ENTRADA

  •     Tensão e configuração
  •     Monofásicas ou bifásicas: 110 / 115 / 120 / 127 / 220 / 380 / 400 / 440 / 480 Vca
  •     Trifásicos: 190 / 110, 199 / 115, 208 / 120, 220 / 127, 380 / 220, 400 / 231,
        440 / 254, 480 / 277Vca
  •     Variação Admissível: ± 15% (* ±20%)
  •     Frequência: 60 Hz / ± 5%

PAINEL

  •     Painel com 8 (oito) teclas
  •     Tecla ON/OFF
  •     Tecla By-Pass
  •     Tecla de frequência
  •     Tecla de corrente
  •     Tecla de potência
  •     Tecla de tensão de entrada
  •     Tecla de tensão de saída
  •     Display de Status Back Light (Retro Iluminado) com as seguintes informações
  •     Leitura de tensão de entrada
  •     Leitura de tensão de saída
  •     Leitura de corrente de saída
  •     Leitura de frequência
  •     Leitura de potência
  •     Detectação de falhas de rede e estabilização, com indicação de erro
  •     Indicações dos Leds
  •     Estabilizador ligado
  •     Tensão de saída normal
  •     Tensão de entrada alta
  •     Tensão de entrada baixa
  •     Estabilizador em modo By-Pass
  •     Indicação de falha
  •     Saída ativada

Especificações Mecânicas

  •     Gabinete em estrutura metálica de alta resistência com tratamento
        térmico anticorrosivo
  •     Pintura em epóxi texturizado de alta resistência
  •     Composto por painéis removíveis traseiro traseiro e laterais
        (para manutenções)
  •     Composto por painéis de alta resistência
  •     Ventilação por convecção natural ou ventilação forçada
  •     Grau de IP-20 adequado para instalações abrigadas
  •     Placas com sistema (Plug-in)
  •     Conectores SAK de entrada e saída
  •     Rodízio para movimentação

Acessórios Opcionais*

  •     Dimensões especiais
  •     Tensões especias
  •     Transformador isolador
  •     FIltros EMI e RFI
  •     Sensores e proteções programáveis conforme necessidades
  •     Tecla de proteção contra desligamentos acidentais (para desligar se faz necessário pressionar duas teclas simultâneas com simples toque programável)
  •     Contato seco
  •     Interface de comunicação
  •     Software RS 232, RS 485 e SNMP
  •     Sistemas operacionais:

               Windows 200 / 98 / NT / XP / Vista / 7

  •     Grau de proteção IP

SAIDA

  •     Tensão e configuração
  •     Monofásicas ou bifásicas: 110 / 115 / 120 / 127 / 220 / 380 / 400 / 440 / 480
        Vca
  •     Trifásicos: 190 / 110, 199 / 115, 208 / 120, 220 / 127, 380 / 220, 400 / 231,
        440 / 254, 480 / 277Vca
  •     Regulação Estática: ± 1% / ±2%
  •     Frequência: 60Hz
  •     Fator de potência: 0,8 ou 1,0
  •     Tempo de resposta 4,0 ms (1/4 de ciclo)
  •     DIstorção harmônica: inexistente (não introduz)
  •     Rendimento: > 94%
  •     Tempo médio entre falhas: MTBF 40.000 horas
  •     Capacidade de sobrecarga: 110% durante 120s, 130% durante 60s, 160%
        durante 30s e 200% durante 5s.





Proteções

  •     Proteção contra curto-circuito (disjuntor termomagnético)
  •     Proteção de excesso de corrente de saída
  •     Proteção de falta de fase
  •     Proteção de surtos de tensão na entrada
  •     Disjuntor geral de entrada
  •     By-Pass sem tempo de transferência
  •     Sistema de rearme automático ou manual
  •     Sistema de By-Pass automático ou manual
  •     Sensores de tensão: detecta tensão de entrada e saída fora da faixa
        de estabilização (subtensão e sobretensão)





Especificações Físicas

  •     Temperatura:

      Ambiente de operação: 0º a 40ºC

      Ambiente de armazenamento: -3 a 65ºC

      Recomendada: 20º a 30ºC

  •     Umidade:

      0 a 90% sem condensação

      Recomendada: 45 a 55%

  •     Nível de ruído:

      Menor que 40dB a 60 dB 1 metro de deistância





Configurações de Entrada

  •     Monofásicos F+N+T
  •     Bifásico F+F+T
  •     Trifásicos F+F+F+N+T-(Estrela)
  •     Trifásicos F+F+F+T-(Delta)
  •     Trimono F+F+F+T

Configurações de Saída

  •     Monofásicos F+N+T
  •     Bifásicos F+F+T
  •     Trifásicos F+F+F+N+T – (Estrela)
  •     Center Tape F+F+N+T

Obs:

As especificações estão sujeitas a aterações sem aviso prévio



  •     Mainframes
  •     PDVs
  •     Transmissores
  •     Fotocopiadoras
  •     Impressoras de linha de alta capacidade
  •     Impressoras a laser
  •     Minilabs - reveladoras fotográficas
  •     Puncionadeiras e corte a laser CNC
  •     Tornos e fresas de comando numéricow CNC
  •     Tomógrafos e ressonâncias magnéticas
  •     Tecnologia da informação
  •     Telecomunicações
  •     Sistemas médicos de diagnóstico e imagem
  •     Automação de processos gráficos
  •     Automação industrial
  •     Automação comercial
  •     Automação bancária
MODELO POTÊNCIA DIMENSÕES (LxAxP) PESO (kg)
BXF11 RR (sem bateria interna) 3 kva 250mm x 860mm x 670mm 45
BXF11 AT (sem bateria interna) 3 kva 250mm x 860mm x 670mm 65
BXF11 TI (sem bateria interna) 3 kva 250mm x 860mm x 670mm 80
BXF11 RR (sem bateria interna) 5 kva 250mm x 860mm x 670mm 55
BXF11 AT (sem bateria interna) 5 kva 250mm x 860mm x 670mm 79
BXF11 TI (sem bateria interna) 5 kva 250mm x 860mm x 670mm 95
BXF11 RR (sem bateria interna) 7,5 kva 250mm x 960mm x 670mm 63
BXF11 AT (sem bateria interna) 7,5 kva 250mm x 960mm x 670mm 87
BXF11 TI (sem bateria interna) 7,5 kva 250mm x 960mm x 670mm 105
BXF11 RR 10 kva 365mm x 940mm x 770mm 80
BXF11 AT 10 kva 365mm x 940mm x 770mm 105
BXF11 TI 10 kva 365mm x 940mm x 770mm 135
BXF11 RR 15 kva 386mm x 1138mm x 770mm 90
BXF11 AT 15 kva 386mm x 1138mm x 770mm 115
BXF11 TI 15 kva 386mm x 1138mm x 770mm 225
BXF11 RR 20 kva 386mm x 1138mm x 770mm 107
BXF11 AT 20 kva 386mm x 1138mm x 770mm 130
BXF11 TI 20 kva 465mm x 1273mm x 1024mm 245
