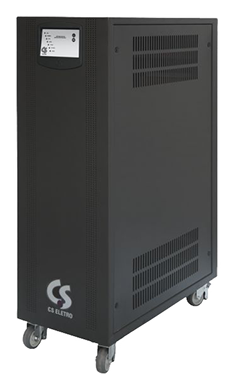

ESTABILIZADORES

BYP 11

Monofásico / Monofásico
BYP 31

Trifásico / Monofásico

BYP33

Trifásico / Trifásico

A linha de estabilizador BYP é constituída com topologia RISC, com regulação de tensão por TAPES, assim condicionando maior confiabilidade e proteção para os equipamentos.

Disponíveis nas configurações monofásica e trifásica



CARACTERÍSTICAS

  •     Sistema microprocessado
  •     Disparo em zero controlado pela CPU
  •     Regulação por TAP Switch (Tiristores totalmente estático)
  •     Correção de busca direta de tapes
  •     Sinalização visual: LED’s
  •     Estabilização independente por fase (trifásicos)
  •     Modelos com isolação e sem isolação
  •     Potências na configuração monofásica: 5kVA a 20kVA
  •     Potências na configuração trifásica: 5kVA a 60kVA

CARACTERÍSTICAS

APLICAÇÕES

MODELOS

ENTRADA

  •     Tensão e configuração
  •     Monofásicas ou bifásicas: 110 / 115 / 120 / 127 / 220 / 380 / 400 / 440 / 480 Vca
  •     Trifásicas: 190 / 110, 199 / 115, 208 / 120, 220 / 127, 380 / 220, 400 / 231,
        440 / 254, 480 / 277Vca
  •     Variação Admissível: ± 15% (* ±20%)
  •     Frequência: 60 Hz / ± 5%

PAINEL

  •     Com as seguintes informações:

    Painel com 2 (duas) teclas ou chave

    Tecla de acionamento de By - Pass e estabilizador

  •     Indicação dos Leds:

    Esbabilizador ligado

    Tensão de saída normal

    Tensão de saída alta

    Tensão de saída baixa

    Esabailizador em modo By-Pass

Especificações Mecânicas

  •     Gabinete em estrutura metálica de alta resistência com tratamento
         térmico anticorrosivo
  •     Pintura em epóxi texturizado de alta resistência
  •     Composto por painéis de alta resistência
  •     Ventilação por convecção natural ou ventilação forçada
  •     Grau de IP-20 adequado para instalações abrigadas
  •     Placas com sistema (Plug-in)
  •     Conectores SAK de entrada e saída
  •     Cabo de alimentação e tomadas Padrão NBR 14136
  •     Rodízios para movimentação de acordo com o modelo

Acessórios Opcionais*

  •     Dimensões especiais
  •     Tensões especias
  •     Transformador isolador
  •     Proteção de falta de fase
  •     FIltros EMI e RFI
  •     Interface de comunicação:
  •     Software RS 232, RS 485
  •     Sistemas operacionais:
  •     Windows 200 / 98 / NT / XP / Vista / 7
  •     Grau de proteção IP

SAIDA

  •     Tensão e configuração
  •     Monofásicas ou bifásicas: 110 / 115 / 120 / 127 / 220 / 380 / 400 / 440 / 480
        Vca
  •     Trifásicos: 190 / 110, 199 / 115, 208 / 120, 220 / 127, 380 / 220, 400 / 231,
        440 / 254, 480 / 277Vca
  •     Regulação Estática: ± 3% / ±5%
  •     Frequência: 60Hz
  •     Fator de potência: 0,8 ou 1,0
  •     Tempo de resposta 4,0 ms (1/4 de ciclo)
  •     DIstorção harmônica: inexistente (não introduz)
  •     Rendimento: > 90%
  •     Tempo médio entre falhas: MTBF 40.000 horas

Proteções

  •     Proteção contra curto-circuito (disjuntor termomagnético)
  •     Proteção de excesso de corrente de saída
  •     Proteção de surtos de tensão na entrada
  •     Disjuntor geral de entrada
  •     By-Pass sem tempo de transferência
  •     Sensores de tensão: (subtensão e sobretensão)
  •     Sistema de rearme automático ou manual
  •     Sistema de By-Pass automático ou manual

Especificações Físicas

  •     Temperatura:

      Ambiente de operação: 0º a 40ºC

      Ambiente de armazenamento: -3 a 65ºC

      Recomendada: 20º a 30ºC

  •     Umidade:

      0 a 90% sem condensação

      Recomendada: 45 a 55%

  •     Nível de ruído:

      Menor que 40dB a 60 dB 1 metro de deistância





Configurações de Entrada

  •     Monofásicos F+N+T
  •     Bifásico F+F+T
  •     Trifásicos F+F+F+N+T-(Estrela)
  •     Trifásicos F+F+F+T-(Delta)
  •     Trimono F+F+F+T

Configurações de Saída

  •     Monofásicos F+N+T
  •     Bifásicos F+F+T
  •     Trifásicos F+F+F+N+T – (Estrela)
  •     Center Tape F+F+N+T

Obs:

As especificações estão sujeitas a aterações sem aviso prévio



  •     PDVs
  •     Fotocopiadoras
  •     Minilabs - reveladores fotográficas
  •     Tecnologia da Informação
  •     Telecomunicações
  •     Sistemas médicos de diagnóstico e imagem
  •     Automação de processos gráficos
  •     Automação industrial
  •     Automação comercial
  •     Automação bancária
MODELO POTÊNCIA DIMENSÕES (LxAxP) PESO (kg)
BYP11 RR 1 kva 135mm x 182mm x 233mm 6
BYP11 AT 1 kva 135mm x 182mm x 233mm 9
BYP11 TI 1 kva 135mm x 182mm x 382mm 18
BYP11 RR 1,5 kva 135mm x 182mm x 382mm 8
BYP11 RR 1,5 kva 135mm x 182mm x 382mm 8
BYP11 AT 1,5 kva 135mm x 182mm x 382mm 13
BYP11 TI 1,5 kva 200mm x 260mm x 382mm 25
BYP11 RR 2 kva 200mm x 260mm x 382mm 10
BYP11 RR 2 kva 135mm x 182mm x 382mm 10
BYP11 AT 2 kva 200mm x 260mm x 382mm 15
BYP11 TI 2 kva 200mm x 260mm x 382mm 30
BYP11 RR 3 kva 200mm x 260mm x 382mm 14
BYP11 RR 3 kva 200mm x 260mm x 382mm 14
BYP11 AT 3 kva 200mm x 260mm x 382mm 25
BYP11 TI 3 kva 250mm x 430mm x 500mm 38
BYP11 RR 5 kva 200mm x 260mm x 382mm 21
BYP11 RR 5 kva 200mm x 260mm x 382mm 21
BYP11 AT 5 kva 200mm x 260mm x 382mm 36
BYP11 TI 5 kva 250mm x 430mm x 500mm 48
BYP11 RR 7,5 kva 200mm x 260mm x 382mm 25
BYP11 RR 7,5 kva 200mm x 260mm x 382mm 25
BYP11 AT 7,5 kva 250mm x 430mm x 500mm 45
BYP11 TI 7,5 kva 250mm x 430mm x 500mm 80
BYP11 RR 10 kva 270mm x 535mm x 520mm 55
BYP11 RR 10 kva 270mm x 535mm x 520mm 55
BYP11 AT 10 kva 343mm x 670mm x 572mm 87
BYP11 TI 10 kva 365mm x 940mm x 770mm 128
BYP11 RR 15 kva 365mm x 940mm x 770mm 62
BYP11 RR 15 kva 365mm x 940mm x 770mm 62
BYP11 AT 15 kva 365mm x 940mm x 770mm 100
BYP11 TI 15 kva 365mm x 940mm x 770mm 153
BYP11 RR 20 kva 365mm x 940mm x 770mm 75
BYP11 RR 20 kva 365mm x 940mm x 770mm 75
BYP11 AT 20 kva 365mm x 940mm x 770mm 148
BYP11 TI 20 kva 365mm x 940mm x 770mm 203
BYP33 RR 5 kva 380mm x 510mm x 500mm 33
BYP33 AT 5 kva 380mm x 510mm x 500mm 49
BYP33 TRI 5 kva 380mm x 510mm x 500mm 61
BYP33 RR 7,5 kva 365mm x 940mm x 770mm 85
BYP33 AT 7,5 kva 365mm x 940mm x 770mm 93
BYP33 TRI 7,5 kva 365mm x 940mm x 770mm 105
BYP33 RR 10 kva 365mm x 940mm x 770mm 90
BYP33 AT 10 kva 365mm x 940mm x 770mm 129
BYP33 TRI 10 kva 365mm x 940mm x 770mm 155
BYP33 RR 15 kva 365mm x 940mm x 770mm 103
BYP33 AT 15 kva 365mm x 940mm x 770mm 180
BYP33 TRI 15 kva 386mm x 1138mm x 770mm 215
BYP33 RR 20 kva 365mm x 940mm x 770mm 115
BYP33 AT 20 kva 365mm x 940mm x 770mm 210
BYP33 TRI 20 kva 386mm x 1138mm x 770mm 265
BYP33 RR 30 kva 365mm x 940mm x 770mm 170
BYP33 AT 30 kva 386mm x 1138mm x 770mm 267
BYP33 TRI 30 kva 386mm x 1138mm x 770mm 350
BYP33 RR 40 kva 465mm x 1273mm x 1025mm 185
BYP33 AT 40 kva 465mm x 1273mm x 1025mm 310
BYP33 TRI 40 kva 465mm x 1273mm x 1025mm 431
BYP33 RR 45 kva 465mm x 1273mm x 1025mm 195
BYP33 AT 45 kva 465mm x 1273mm x 1025mm 342
BYP33 TRI 45 kva 465mm x 1273mm x 1025mm 480
BYP33 RR 60 kva 465mm x 1273mm x 1025mm 280
BYP33 AT 60 kva 465mm x 1273mm x 1025mm 410
BYP33 TRI 60 kva 465mm x 1273mm x 1025mm 590
