ENTRADA

•      Potências 3kVA | 5kVA | 7,5kVA | 10kVA | 15Kva | 20kva
•     Configuração: Monofásico ou Bifásico
•     Tensão de entrada nominal: 110, 115, 120,127, 220, 231, 380, 400, 440Vca
•     Variação admissível da tensão:  ±20%
•     Frequência: 60Hz/ ±5%
•     Conexão de entrada: conectores;

PAINEL COM 6 (SEIS) TECLAS

• Teclas ON/OFF
• Tecla By-Pass
• Tecla de Inibição sonora
• Tecla seleção do menu
• Tecla navegação

Display de cristal líquido mostra informações sobre status de gerenciamento de energia do sistema:

• Leitura de tensão de entrada
• Leitura de tensão de saída
• Leitura de potência de saída
• Leitura de corrente de saída
• Leitura de freqüência de saída
• Leitura de By-Pass
• Leitura de Bateria
• Leitura de Temperatura
• Versão do software
• Ver mais informações
• Armazenamento dos últimos (500) eventos
• Indicação data e hora

INDICAÇÃO DOS LEDS

• Rede
• By-Pass
• Inversor
• Alarme
• Proteção
• Bateria

Características Operacionais

•     By-pass automático: continua alimentando os equipamentos ligados ao
      no-break diretamente da rede elétrica quando ocorre uma sobrecarga,
      falha no inversor ou sobreaquecimento.
•     By-pass manual: permite que o usuário possa acionar essa função
      manualmente através do painel de comandos .
•     Alarmes audiovisuais (sonoro, LCD e LED’s): informam problemas no
     circuito do no-break, falhas  e final do tempo de autonomia.
•     Opera com baterias internas até 7,5kVA. Permite expansão do tempo de
      autonomia com módulo externo de baterias.
•     Permite a manutenção do aparelho sem desligamento da carga

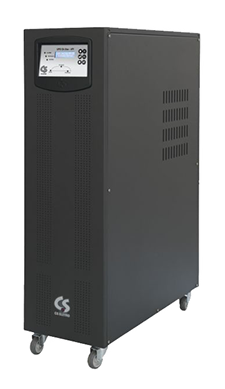

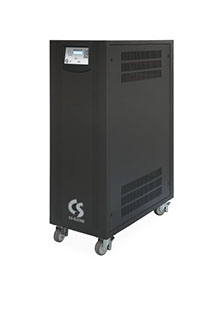

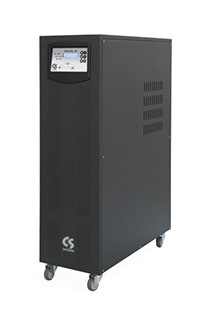

Especificações Mecânicas

•     Gabinete em estrutura metálica de alta resistência com tratamento
      térmico anticorrosivo
•     Pintura em epóxi texturizado de alta resitência
•     Composto por painéis removíveis superior e laterais (para manutenção)
•     Composto de rodízios de movimentação
•     Ventilação forçada
•     Grau de IP-20 adequado para istalações abrigadas
•     Placas com sistema (Plug-in)
•     Conectores SAK na parte posterior interna, com acesso a ligações inferior
      e traseiro.

Configurações de Saída

•     Monofásicos F + N + T
•     Bifásicos F + F + T
•     Center Tape F + F + N + T

SAIDA

•     Monofásico ou Bifásico
•     110, 115, 120, 127, 220, 231, 380, 400 Vca
•     Regulação estática:±1%
•     Frequência: 60Hz ±0,5%
•     Fator de potência: 0,8 ou 1
•     Forma de onda: senoidal
•     Tempo de transferência zero
•     Distorção harmônica THD: <1%
•     Fator de crista:3:1
•     Capacidade de sobrecarga:
•     > 5% durante 30 minutos
•     > 25% durante 60 segundos
•     > 50% durante 25 segundos
•     Rendimento elétrico: 96%
•     Conexão de saída: conectores;

Baterias

•     Tensão de linha: 192Vdc
•     Sistema de recarga: controlado, automático
•     Tempo de recarga: 8 a 10 horas para 90% da carga
•     Tipos: seladas (VRLA) e estacionárias

Alarmes Sonoros

•     Falta de rede
•     Fim da autonomia
•     Falha interna
•     Sobrecarga
•     Bateria baixa

Interface de Comunicação

•    RS 232

Proteções

• Contra subtensão e sobretensão da rede elétrica
• Contra sobreaquecimento
• Contra sobrecarga
• Contra descarga total das baterias:
• Contra distorção harmônica da rede elétrica
• Contra curto-circuito (disjuntor termomagnético)
• Disjuntor geral de entrada
• Sistema de By-Pass automático ou manual
• Sensores de tensão: detecta tensão de entrada e saída fora da faixa de regulação (subtensão e sobretensão

Especificações Físicas

• Temperatura:

      > Ambiente de operação: 0º a 40ºC

      > Ambiente de armazenamento:-3 a 65ºC

      > Recomendada: 20º a 30ºC

• Umidade:

      > 0 a 90% sem condensação

      > Recomendada: 45 a 55%

• Nível de ruído:

      > 40dB a 60dB 1 metro de distância

Configurações de Entrada

•     Monofásicos F + N + T
•     Bifásicos F + F + T

Acessórios Opcionais*

•     Tensões especiais
•     Dimensões especiais
•     Transformador isolador
•     Filtros EMI e RFI
•     Sensores e proteções programáveis conforme necessidades
•     Interface de comunicação:
•     Protocolo RS 485
•     Protocolo SNMP
•     Sistemas operacionais
•     Windows 2000/98/NT/XP/Vista/7
•     Grau de proteção IP

Obs:

As especificações estão sujeitas a aterações sem aviso prévio
